Насосные установки OnimiQ серии MDF представляют собой комплектные канализационные насосные станции, предназначенные для перекачивания хозяйственно-бытовых сточных вод. Оборудование применяется в системах канализации зданий в случаях, когда отвод стоков самотёком невозможен и требуется их принудительное перемещение в канализационную сеть
Конструкция установки включает герметичный накопительный резервуар, один или два погружных канализационных насоса, систему контроля уровня и шкаф управления. Все элементы объединены в единое устройство заводской сборки, готовое к подключению к подводящим и напорным трубопроводам

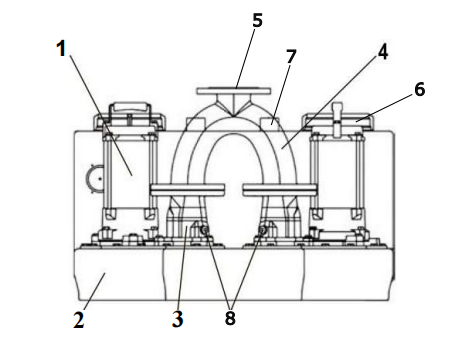

Конструктивные особенности
Конструкция насосных станций MDF разработана с учётом требований к надёжности и автоматизации работы оборудования. Основные элементы конструкции включают
- Канализационный насос
- Герметичный сборный резервуар
- Обратный клапан
- Напорный коллектор
- Патрубок подводящего трубопровода
- Пневматическое реле уровня
- Вентиляционный патрубок
- Место для врезки патрубка подводящего трубопровода
- Дренажный винт обратного клапана
Комплектная компоновка оборудования обеспечивает удобство монтажа и сокращает время установки насосной станции
Перекачиваемые жидкости
Насосные станции MDF предназначены для перекачивания хозяйственно-бытовых сточных вод. В качестве рабочей среды могут выступать стоки из санитарных узлов, душевых, ванн, кухонь и других бытовых источников. Температура перекачиваемой жидкости может достигать +45 °C при длительной работе и до +65 °C кратковременно
Установки допускается использовать для перекачивания серых и фекальных стоков. При эксплуатации необходимо исключать попадание в систему крупных твёрдых предметов, длинноволокнистых материалов и других включений, способных вызвать засорение оборудования
Благодаря такому назначению насосные станции применяются в системах канализации жилых, административных и коммерческих зданий
Основные преимущества и особенности конструкции
- Комплектная канализационная насосная установка заводской сборки
- Исполнение с одним или двумя насосами
- Герметичный резервуар из полиэтилена
- Автоматическая система контроля уровня жидкости
- Наличие обратных клапанов на напорной линии
- Интегрированный шкаф управления
Такая конструкция обеспечивает стабильную работу оборудования и автоматическое удаление сточных вод
Область применения насосных установок OnimiQ серии MDF
Жилые здания
Насосные станции применяются для отвода сточных вод из санитарных узлов, кухонь и подвальных помещений
Административные здания
Оборудование используется в системах канализации офисных и общественных зданий
Коммерческие объекты
Насосные станции применяются в гостиницах, ресторанах и торговых объектах
Подвальные помещения
Оборудование используется для перекачивания сточных вод из помещений, расположенных ниже уровня канализационного коллектора
Локальные канализационные системы
Станции применяются в системах принудительного отвода сточных вод
Объекты общественного питания
Оборудование используется для отвода бытовых стоков из кухонь и санитарных помещений
Серия MDF сочетает компактную конструкцию, автоматизацию работы и удобство монтажа. Насосные станции применяются в системах канализации зданий, обеспечивая стабильное и безопасное удаление хозяйственно-бытовых сточных вод
