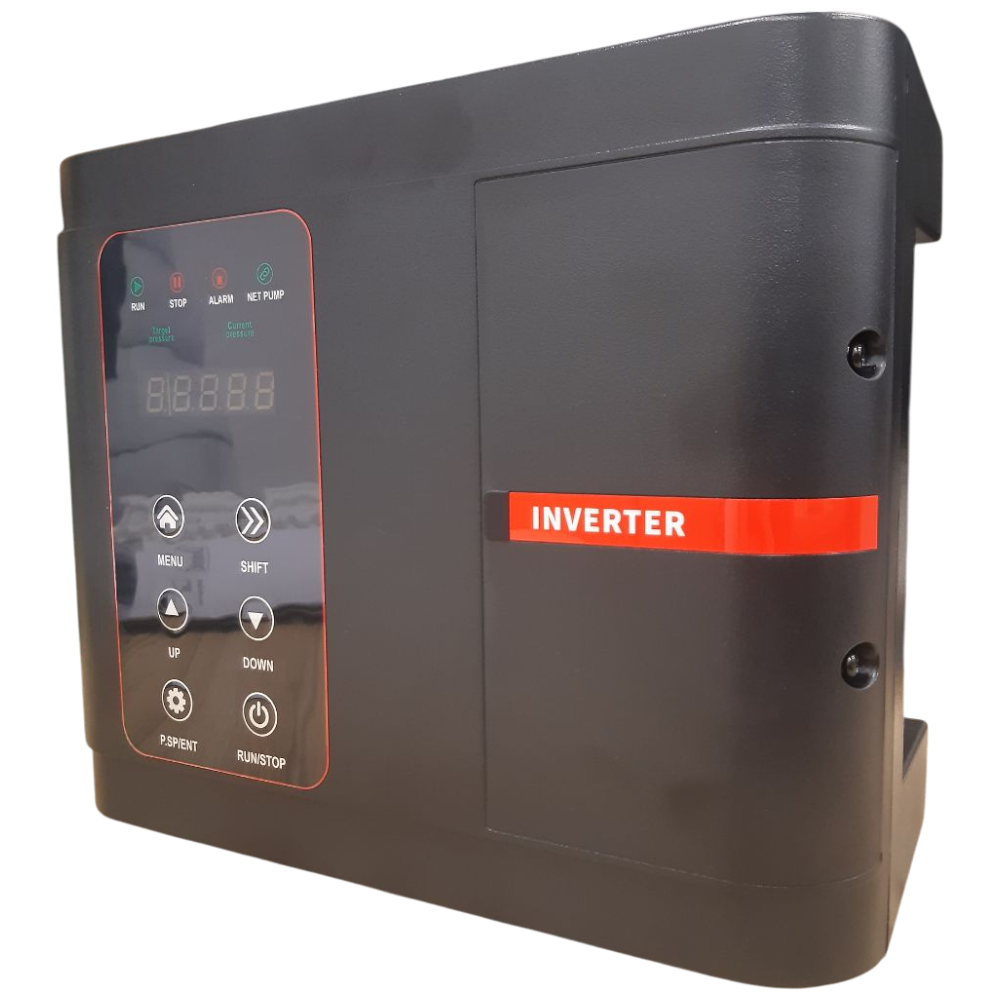

Преобразователи частоты OnimiQ серии CUF представляют собой специализированные векторные частотные преобразователи, предназначенные для управления насосным оборудованием с трёхфазными электродвигателями. Серия разработана для плавного регулирования скорости вращения двигателя и точного поддержания рабочих параметров насосных систем, включая давление, расход и уровень рабочей среды
Оборудование применяется в системах водоснабжения, технологических линиях и инженерных установках, где требуется стабильная работа насосов и энергоэффективное управление электродвигателем. Преобразователи оснащаются встроенной панелью управления с графическим дисплеем, обеспечивающей удобную настройку параметров и контроль работы оборудования

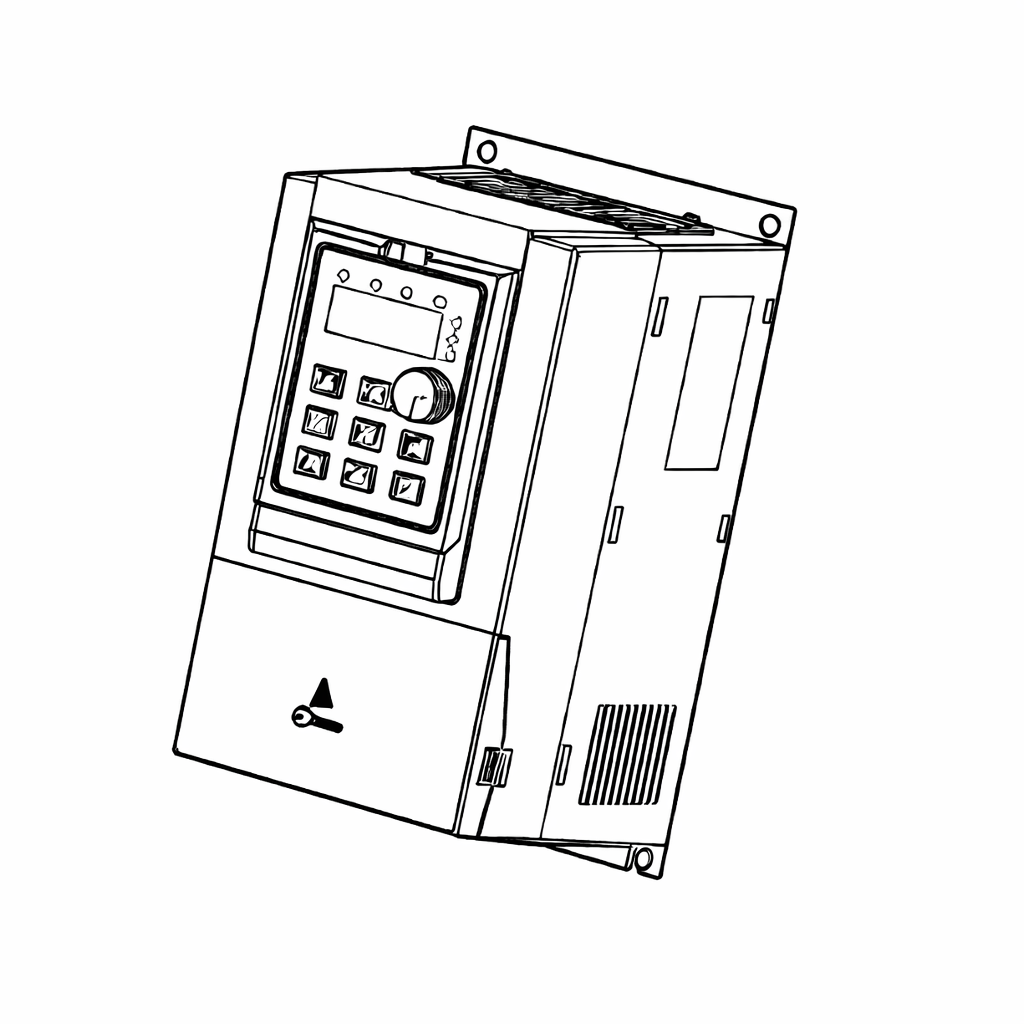

Конструктивные особенности
Преобразователи частоты серии CUF разработаны для интеграции в насосные станции и автоматизированные системы управления. Конструкция включает ряд функциональных компонентов
- Корпус преобразователя частоты
- Панель управления с графическим дисплеем
- Силовой модуль управления двигателем
- Блок управления и микропроцессорная система регулирования
- Интерфейс подключения датчиков давления, расхода и уровня
- Коммуникационный модуль Modbus RTU (RS-485)
- Система охлаждения и вентиляции
- Клеммные колодки подключения питания и двигателя
- Защитные схемы контроля работы двигателя
- Интерфейсы подключения внешних устройств управления
Такая конструкция позволяет использовать преобразователи CUF в составе автоматизированных насосных систем, обеспечивая гибкое управление работой оборудования, точную настройку параметров и надёжную защиту электродвигателя
Контролируемые параметры и функции управления
Преобразователи частоты CUF обеспечивают автоматическое регулирование режимов работы насосного оборудования. Они поддерживают управление по различным параметрам технологического процесса и позволяют интегрировать насосы в современные системы автоматизации
Система управления поддерживает регулирование по постоянному давлению, перепаду давления, расходу, температуре или уровню рабочей среды. Встроенные алгоритмы позволяют автоматически останавливать насос при низком значении расхода, управлять несколькими насосами и объединять несколько преобразователей в общую сеть управления
Благодаря этим возможностям серия CUF используется в системах, где требуется поддержание стабильных технологических параметров и автоматизация работы насосного оборудования
Основные преимущества и особенности конструкции
Преобразователи частоты CUF обеспечивают точное управление насосами и высокий уровень защиты оборудования. К их основным преимуществам относятся следующие характеристики
- Поддержка регулирования по давлению, расходу, температуре и уровню
- Возможность управления двумя насосами одним преобразователем
- Объединение до шести преобразователей частоты в одну сеть
- Поддержка диспетчеризации по протоколу Modbus RTU (RS-485)
- Автоматическая остановка насоса при низком расходе
- Защита от короткого замыкания и перегрузки по току
- Контроль перегрева и блокировки двигателя
- Защита от неправильного направления вращения
- Контроль режима «сухого хода»
- Низкое энергопотребление за счёт регулирования скорости двигателя
Использование преобразователей частоты позволяет значительно повысить энергоэффективность насосных систем, снизить износ оборудования и обеспечить более точное управление технологическими процессами
Область применения преобразователей частоты OnimiQ серии CUF
Насосные станции водоснабжения
Преобразователи CUF применяются для автоматического регулирования работы насосов в системах водоснабжения. Они обеспечивают поддержание стабильного давления в сети и плавную регулировку производительности оборудования
Установки повышения давления
В системах повышения давления преобразователи частоты позволяют регулировать скорость вращения насосов в зависимости от текущего потребления воды. Это повышает энергоэффективность системы и снижает нагрузку на оборудование
Промышленные технологические системы
В производственных процессах преобразователи CUF используются для регулирования подачи технологических жидкостей, поддержания стабильного расхода и управления насосами в автоматизированных линиях
Системы водоочистки и водоподготовки
В установках очистки воды преобразователи частоты применяются для регулирования давления и расхода воды в фильтрационных и мембранных системах
Системы циркуляции
Преобразователи CUF обеспечивают управление циркуляционными насосами в инженерных системах зданий и технологических установках, поддерживая оптимальные параметры работы оборудования
Автоматизированные инженерные системы
Благодаря поддержке интерфейса Modbus RTU преобразователи CUF легко интегрируются в системы диспетчеризации и промышленной автоматизации, обеспечивая удалённый контроль и управление оборудованием
Серия CUF предназначена для эффективного управления насосным оборудованием в системах водоснабжения, водоподготовки, циркуляции и технологических процессах. Использование преобразователей частоты позволяет оптимизировать работу насосов, снизить энергопотребление и обеспечить стабильность рабочих параметров инженерных систем
